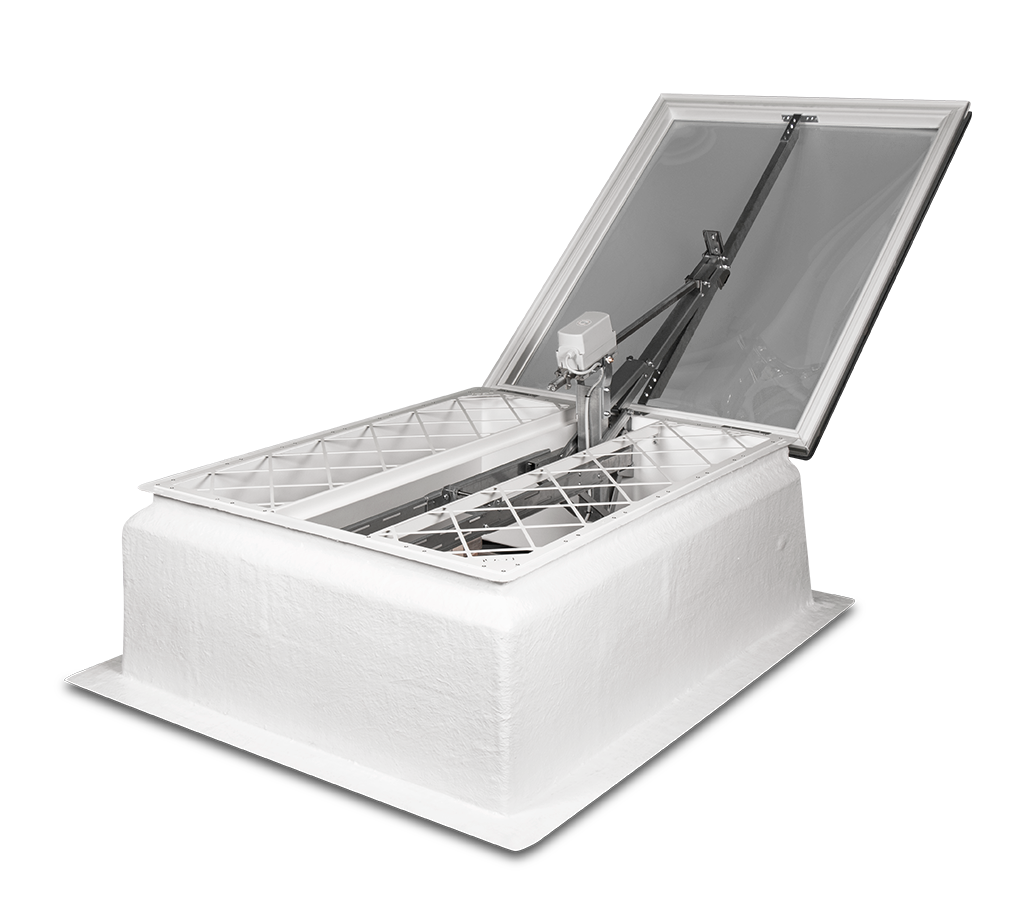

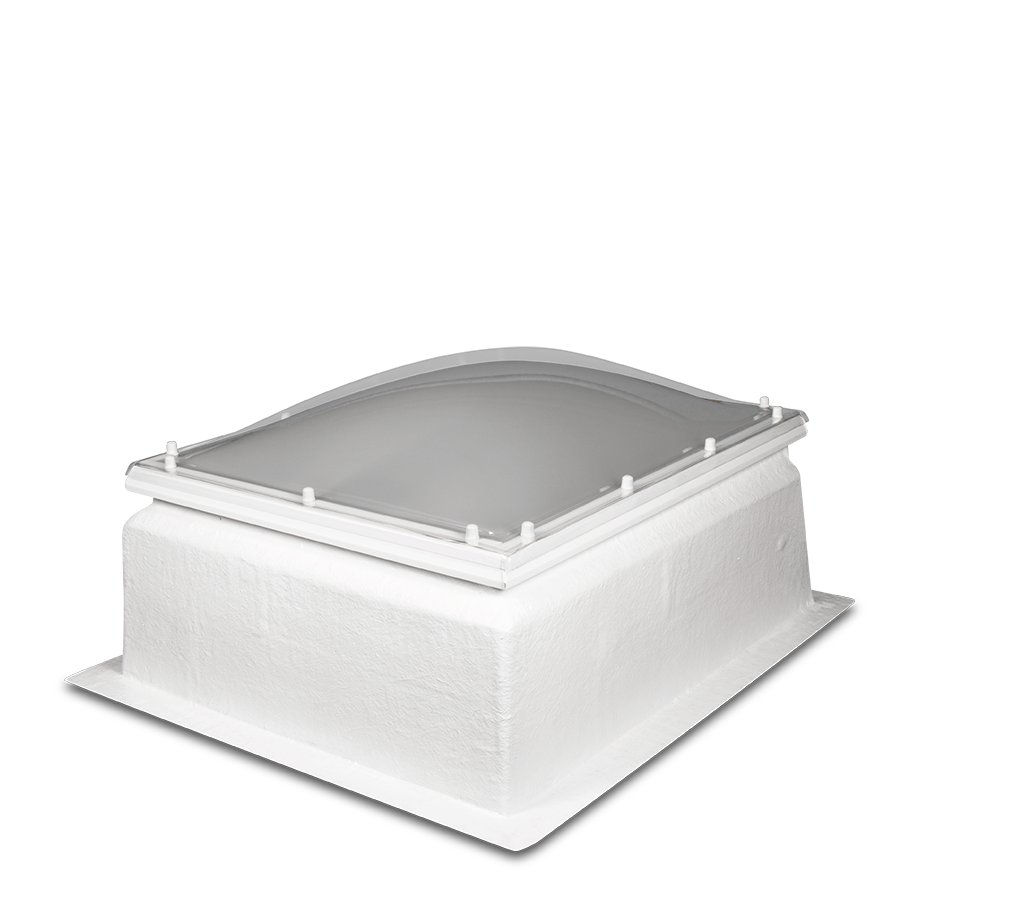

Die Komplettlösung für höchste Anforderungen

Zum Öffnen und Schliessen von Lichtkuppeln für Lüftungs- und Entrauchungsanwendungen.

Das Real-RWA-System SDS2 ist nach SN EN 12101-2 zertifiziert und zur Anwendung nach den neusten
VKF-Brandschutzvorschriften 2015 zugelassen. Das System ist bestehend aus Antriebseinheit und lichtkuppelspezifischem Montageset.

Zertifiziert nach SN EN 12101-2 - Technische Daten

Antriebseinheit	SDS 2-DU-24V	SDS 2-DU-230V
Nennspannung	24 V DC ±15%	230 V AC ±10%
Nennleistung	4 A	110 W / 145 VA
Laufzeit	< 60s	< 60s
Funktionssicherheit	Re = 1000 *	Re = 1000 *
Temp.-Klasse	T00*	T00*
Windlastklasse	1500 N/m²* / **	1500 N/m²* / **
Schneelastklasse	500 N/m²* / **	500 N/m²* / **
Schutzart	IP 64	IP 64
Anschluss	2,5 m Silikon	2,5 m Silikon
Wartungsintervall	1 x jährlich	nach Wahl
Dimensionen	Siehe Preisliste	Siehe Preisliste

Spezielle Ausführungen

Für kundenspezifische Dimensionen wenden Sie sich gerne an unser Beratungsteam. Hinsichtlich Ihren Vorstellungen werden wir Sie gerne bei der Realisierung unterstützen.

* nach DIN EN 12101-2
** Werte für Kuppelgrösse 2,25 m2
Änderungen proportional bei abweichenden Kuppelgrössen mit geeigneter Kuppel

Adaption

Regensensor

Rauchmelder

Durchsturzgitter

jährliche Wartung

Eigenschaften

Mit integriertem mikroprozessorgesteuertem Motor und Synchro-Elektronik BSY+
Lebensdauer geprüft mit mindestens 10 000 Öffnungszyklen für Lüftung und zusätzlich 1000 Öffnungen für Rauchabzug gem. DIN EN 12101-2
Optimale aerodynamische Werte durch schnelles Öffnen auf 160°
Konstruktiv optimierte Kraftübertragung, daher minimale Belastung des Lüfterrahmens und der Scharniere
Hohe Schutzart der Antriebseinheit, daher auch unter schwierigen Umgebungsbedingungen einsetzbar
Schnelle Montage und einfaches Handling durch werkseitig vormontierte Baugruppe

Ausführungen

Zertifiziert mit Polyesterdeckel

Material	Polyester Dunkelklappe
Isolation	4cm / 8cm
Farbe innen	RAL 9010 weiss
Farbe aussen	ähnlich RAL 7035 grau
Einsatzgebiet	Industrie Bereiche / Kühllager / Kino
Durchbruchsicher	nur mit zusätzlichem Durchsturzgitter

Downloads

RWA-System Zertifiziert 140°

RWA-System Zertifiziert 160°

RWA-System Zertifiziert SN EN 12101-2
